AKMM Analiza konstrukcij z MKE

Geometrijski model popisuje geometrijski prostor analiziranega območja. Ponavadi geometrijski model izdelamo s CAD programi.

Geom. model vključuje vse elemente geometrijskega območja analiziranega problema. Ponavadi ga je treba za potrebe numeričnega modela poenostaviti. Za poenostavitve je ključno poznati fizikalno ozadje problema.

Poenostavimo lahko na več načinov:

• simetrije
• če je več enakih elementov - upoštevamo le enega (lopatice turbine npr.)
• Preproste poenostavitve - glave vijakov, navoji vijakov. Zmanjšamo kompleksnost mreže, ne da bi zmanjšali natančnost izračuna.

Fizikalni model popisuje fizikalno dogajanje v analiziranem območju. To ne pomeni enačbe $\rightarrow$ te so v matematičnem modelu.

Fizikalno dogajanje v obravnavanem območju lahko obsega:

• mehansko stanje (mehanika deformabilnih teles)
• termalno stanje
• termo-mehansko stanje
• elektro-magnetno stanje
• dinamika tekočin
• ipd.

Dogajanje je lahko časovno spremenljivo ($\frac{\partial }{\partial t}\neq 0$) ali nespremenljivo ($\frac{\partial }{\partial t} = 0$).

Razumevanje fizikalnega dogajanja je ključno, saj nam napačen fizikalni model vrača napačne rešitve problema - tudi če je numerični model napreden.

Razumevanje fizikalnega modela nam omogoča tudi vrednotenje rezultatov - pogledamo, ali je rezultat fizikalno smiseln ali ne.

Matematični model opisuje fizikalno dogajanje z enačbami:

• vodilna diferencialna enačba problema,
• robni pogoji (in pogoji prehoda, če je območje sestavljeno iz več podobmočij).

Primer, osno obremenjena palica: $$\frac{d}{dx}\left[EA\left(\frac{du}{dx}-\alpha\Delta T\right)\right] = -n_0, \qquad u(0)=0, \qquad N(L)=EA\left(\frac{du}{dx}-\alpha\Delta T\right)_{x=L}=F$$

Matematični model je približek dejanskega dogajanja - vedeti moramo, pod kakšnimi pogoji lahko enačbo uporabimo.

Numerični model lahko enačbe rešuje eksaktno:

• DE je izpolnjena v vseh točkah območja, eksaktno sta izpolnjena tudi RP in PP.

V večini primerov eksaktne rešitve DE ni mogoče določiti. Zato enačbe rešujemo aproksimativno z MKR, MKE, MRE ali MKV:

• Rešitev je aproksimativna, če DE ni eksaktno izpolnjena v vseh točkah območja ali če RP oz. PP niso eksaktno izpolnjeni.
• Aproksimativno reševanje prevede reševanje DE v reševanje sistema linearnih enačb.
• Pri izbiri metode upoštevamo značilnosti fizikalnega modela ter prednosti in slabosti posamezne metode.

Rešitev numeričnega modela je eksaktna, ko rešitev eksaktno izpolnjuje DE na celotnem območju. Rešitev eksaktno izpolnjuje tudi RP in PP.

Osnovna ideja MKR je, da odvode v DE in RP aproksimiramo s funkcijskimi vrednostmi v diskretnih točkah. Aproksimacija temelji na razvoju funkcije v Taylorjevo vrsto: $$f(x+h) = f(x) + h f'(x) + \frac{h^2}{2!} f''(x) + \frac{h^3}{3!} f'''(x) + \mathcal{O}(h^4)$$

Iz razvoja za $f_{+1}$ in $f_{-1}$ dobimo centralne razlike: $$f'_0 \approx \frac{f_{+1}-f_{-1}}{2h}, \qquad f''_0 \approx \frac{f_{+1}-2f_0+f_{-1}}{h^2}$$

Rešitev problema z MKR so funkcijske vrednosti v diskretnih točkah. Med točkami lahko naknadno napnemo interpolacijsko funkcijo.

Primarni robni pogoji in primarni pogoji prehoda so pri MKR izpolnjeni eksaktno (če je na robu/prehodu računska točka). Sekundarni pogoji so izpolnjeni aproksimativno preko aproksimacije odvoda. Za centralno shemo na robu in prehodu potrebujemo dodatne točke.

Prednost MKR je enostavna uporaba - še posebej za 1D in 2D primere.

Slabost MKR je zahtevna priprava mreže točk, še posebej v 3D in pri poljubni geometriji. Sekundarni RP in PP so izpolnjeni le aproksimativno in zahtevajo dodatne točke.

MKE bazira na integralski formulaciji problema. DE pomnožimo z utežno funkcijo $v(x)$ in integriramo po območju. Za primer palice: $$\int_0^L\left[\frac{d}{dx}\left(EA\frac{du}{dx}\right) + n(x)\right]v(x)\, dx = 0$$

S per-partes integracijo dobimo šibko obliko integralske enačbe, ki je izhodišče MKE: $$\int_0^L EA\frac{du}{dx}\frac{dv}{dx}\,dx = N(L)\,v(L) - N(0)\,v(0) + \int_0^L n\,v\,dx$$

Obravnavano območje razdelimo na podobmočja - končne elemente (KE). Na območju KE neznano veličino aproksimiramo z vozliščnimi vrednostmi in interpolacijskimi funkcijami, npr. $\hat u(x) = u_1\varphi_1(x) + u_2\varphi_2(x)$. Enačbe dobimo z Galerkinovo metodo ($v = \varphi_i$).

Prednosti:

• možnost obravnave geometrijsko zahtevnih problemov (KE so lahko poljubne velikosti in oblike),
• uporabna za reševanje vseh vrst fizikalnih problemov.

Slabosti:

• računsko intenzivna metoda. Izračun pohitrimo z izkoriščanjem simetričnosti in pasovnosti matrike koeficientov.

Izhodišče MKR:

• aproksimacija odvodov s funkcijskimi vrednostmi (Taylorjeva vrsta).

MKE:

• šibka oblika integralske enačbe, aproksimacija neznane funkcije po območju KE.

Izpolnjevanje DE MKR:

• DE je izpolnjena aproksimativno le v diskretnih točkah. Med točke lahko napnemo interpolacijsko funkcijo.

MKE:

• DE je izpolnjena aproksimativno (v integralskem smislu) po celotnem območju.

Upoštevanje RP in PP

MKR:

• Primarna količina je izpolnjena eksaktno, sekundarna pa aproksimativno (diferenčne sheme)

MKE:

• Primarna in sekundarna količina sta izpolnjeni eksaktno. Sekundarne količine (npr. $N(L)$) zaradi per-partes integracije nastopajo neposredno v šibki obliki.

Uporaba

• MKR je enostavnejša, a je mrežo točk težko pripraviti v 3D. MKE omogoča zahtevne geometrije, a je računsko intenzivnejša.

MRE je zasnovana na integralski formulaciji - izhodišče je inverzna oblika integralske enačbe. Dobimo jo z dvakratno per-partes integracijo osnovne integralske enačbe, pri čemer vse odvode prenesemo na utežno funkcijo $v$. Neznana funkcija $u$ v integralu po območju nastopa brez odvodov.

Ograjo obravnavanega območja razdelimo na podobmočja - robne elemente (RE). V območju RE aproksimiramo neznane veličine.

Prednosti:

• Reševanje območnega problema prevedemo na iskanje neznanih veličin na ograji. Elementi so samo na robu območja, kar pomeni, da imamo za izračunati manj neznank.
• Primerno za reševanje potencialnih problemov (gravitacijski potencial, ustaljen prevod toplote, električni potencial)
• Primerno za reševanje fizikalnih problemov, ki niso prostorsko omejeni

Slabosti:

• Poln sistem enačb
• Za izračun vrednosti znotraj obravnavanega območja so potrebni dodatni izračuni.

• Izhodišče: obe izvirata iz integralske formulacije. MKE uporablja šibko obliko, MRE inverzno obliko.
• Diskretizacija: pri MKE so elementi in vozlišča po celotnem območju. Pri MRE so le na ograji, vrednosti v notranjosti izračunamo naknadno.
• Sistem enačb: pri MKE je matrika simetrična in pasovna. Pri MRE je polna, a manjša (manj neznank).
• DE: pri MKE je izpolnjena aproksimativno po območju. Pri MRE je v notranjosti izpolnjena eksaktno.
• RP: pri obeh metodah so izpolnjeni eksaktno.
• PP: pri MKE so izpolnjeni eksaktno. Pri MRE pogojev prehoda nimamo, saj vse točke ležijo na robu območja.

MKV je zasnovana na integralski formulaciji problema, pri čemer se integral po območju z divergenčnim (Gaussovim) izrekom preoblikuje v integral po ograji, ki omejuje obravnavano območje. Za prevod toplote: $$\int_\Gamma k\,\mathrm{grad}(T)\cdot\hat n\, d\Gamma = -\int_\Omega q_V\, d\Omega$$

Obravnavano območje je razdeljeno na podobmočja, ki jih imenujemo končni volumni (KV). V posameznem KV je neznana vrednost primarne veličine v eni točki. Tok skozi mejo KV aproksimiramo z razliko vrednosti v sosednjih točkah.

Prednosti:

• reševanje območnega problema prevedemo na iskanje vrednosti v posamezni točki - diskretizacija.
• enostavno izpolnjevanje PP med celicami oz. podobmočji.
• Podobno kot MKR - primarna spremenljivka v točki.
• Primerno za reševanje problemov prevoda toplote, toka tekočine

Slabosti:

• Robni pogoji primarnih veličin so izpolnjeni aproksimativno, saj točka, v kateri določimo primarno veličino ni na robu KV.

Obe metodi rešujeta problem z iskanjem vrednosti primarne veličine v diskretnih točkah območja.

Razlikujeta se v matematični formulaciji. MKR temelji na aproksimaciji odvodov s funkcijskimi vrednostmi (s pomočjo razvoja v Taylorjevo vrsto). MKV pa temelji na integralski formulaciji, ki jo prevedemo na integral po ograji KV. Tok skozi ograjo nato aproksimiramo z razlikami vrednosti v sosednjih točkah, podobno kot pri MKR.

Pri MKR je primarni robni pogoj izpolnjen eksaktno (točka mora biti na robu območja). Sekundarni RP pa so aproksimirani preko vrednosti primarne spremenljivke. Pri MKV je ravno obratno. Sekundarni RP so eksaktno izpolnjeni, primarni RP pa so izpolnjeni aproksimativno z interpolacijo od računske točke KV do roba.

Za MKR so primarni PP izpolnjeni eksaktno, sekundarni pa aproksimativno. Pri MKV je obratno.

Obe metodi izvirata iz integralske formulacije problema. Pri MKE neznano veličino aproksimiramo po celotnem območju končnega elementa. Pri MKV pa se integral po območju prevede na integral po površini (ograji volumna), primarna veličina pa se izračuna le v eni diskretni točki znotraj posameznega KV.

Robni pogoji so pri MKE izpolnjeni eksaktno (primarni in sekundarni). Pri MKV so primarni RP izpolnjeni aproksimativno (z interpolacijo). Sekundarni RP so izpolnjeni eksaktno.

Pogoji prehoda so pri MKE izpolnjeni eksaktno. Pri MKV je pogoj prehoda za sekundarne spremenljivke izpolnjen eksaktno, vrednost primarne spremenljivke med KV pa je določena aproksimativno.

Diferencialna enačba je izpolnjena aproksimativno le v diskretnih točkah.

Primarni RP so izpolnjeni eksaktno - pogoj za to je, da je računska točka na robu območja. Sekundarni RP so izpolnjeni aproksimativno preko vrednosti primarne spremenljivke (uporabiti moramo dodatne točke, če uporabljamo centralno diferenčno shemo).

PP so izpolnjeni na enak način kot RP.

Diferencialna enačba je izpolnjena aproksimativno (v integralskem smislu) po celotnem območju.

Primarni in sekundarni RP so izpolnjeni eksaktno.

Za PP velja enako kot RP.

Diferencialna enačba je v notranjosti območja izpolnjena eksaktno, po ograji območja pa je izpolnjena aproksimativno.

Primarni in sekundarni RP so izpolnjeni eksaktno.

Ker so elementi samo na robu območja, PP ni.

DODATNO:

• Zakaj je DE v notranjosti izpolnjena eksaktno? V inverzni obliki so vsi odvodi na utežni funkciji $v$. Za $v$ izberemo fundamentalno (analitično) rešitev DE, pri kateri je $\frac{d^2v}{dx^2}$ sorazmeren z Diracovo delta funkcijo v izbrani točki $\xi$. Integral po notranjosti območja se zato skrči v vrednost $u(\xi)$. Aproksimiramo le veličine na ograji.
• Zakaj je to hkrati slabost? Sistem enačb nam da rezultate samo na robu. Za vrednost v notranji točki moramo fundamentalno rešitev postaviti v to točko in naknadno izračunati integral iz znanih robnih vrednosti. Vsaka notranja točka zahteva svoj dodaten izračun.

Diferencialna enačba je izpolnjena aproksimativno (v povprečju) po posameznem končnem volumnu, vrednost primarne spremenljivke pa določimo v 1 točki.

Sekundarni RP so izpolnjeni eksaktno. Primarni pa aproksimativno z interpolacijo od središča volumna do roba (zato ker računska točka nikoli ni na robu območja).

Za PP velja enako kot RP.

Priprava geometrijskega modela je prvi korak pri reševanju problema z MKE.

Večino časa je treba geometrijski model poenostaviti:

• detajle, ki bistveno ne vplivajo na rezultate analize, odstranimo iz geometrijskega modela.
• pod določenimi pogoji lahko volumske geometrijske modele nadomestimo s ploskovnimi (npr. pločevina) ali celo z linijskimi modeli (npr. palične konstrukcije).

Da lahko to naredimo, moramo poznati fizikalno ozadje problema. Tako lahko osmislimo poenostavitve.

Glede na geometrijski model izbiramo med:

1D KE:

• 2-vozliščni KE (raven)
• 3-vozliščni KE (lahko ukrivljen)

2D KE:

• trikotnik: 3- ali 6-vozliščni
• štirikotnik: 4- ali 8-vozliščni

3D KE:

• tetraeder: 4- ali 10-vozliščni
• prizma: 6- ali 15-vozliščni
• heksaeder: 8- ali 20-vozliščni

KE z vmesnimi vozlišči uporabljajo interpolacijsko funkcijo višjega reda. Zato enako velik KE bolj natančno popiše rešitev in ukrivljeno geometrijo. Slabost je daljši čas izračuna.

Na obliko KE vpliva tudi način mreženja:

• Prosto mreženje: trikotni ali štirikotni (2D) in le tetraedrični (3D) KE. Priprava mreže je hitra in avtomatizirana, primerna za zelo kompleksne oblike.
• Strukturirano mreženje: predvsem štirikotni (2D) in heksaedrični (3D) KE. Zahteva več časa za pripravo geometrije, a pogosto daje boljše rezultate.

Prednosti:

• Hitro in avtomatsko
• Dobro, ko hočemo videti, kje so kritična mesta
• Omogoča mreženje kompleksnih oblik

Slabosti:

• Dobljen rezultat je manj natančen, kot če bi uporabljali strukturirano mrežo
• V 3D so možni le tetraedrični KE (v 2D pretežno trikotni). Ti elementi so bolj togi - zato jih za natančno rešitev potrebujemo več kot pri strukturirani mreži.
• Na gostoto tetraedrov v notranjosti volumna lahko vplivamo le delno.

Prednosti:

• Mreža je prilagojena problemu, gostoto lahko lokalno nadzorujemo.
• Bolj natančni izračuni, saj so uporabljeni heksaedrični oz. štirikotni KE.

Slabosti:

• Območje moramo sami razdeliti na podobmočja enostavnih oblik (2D: 3, 4 ali 5 robov; 3D: brez lukenj, vrinjenih ploskev, robov in točk), kar vzame več časa.

• Gostota točk na ograji (seed): globalno ali lokalno, enakomerno ali neenakomerno ("bias"). Točke, ki so del geometrije, so nepremične. Točke morajo ustrezno popisati ukrivljene dele ograje (curvature control).
• Oblika KE:
  • trikotniki - mreženje je vedno izvedljivo,
  • štirikotniki - mreženje ni vedno izvedljivo,
  • pretežno štirikotniki, trikotniki le izjemoma - mreženje je vedno izvedljivo.
• Način mreženja: prosto, prosto na urejen način (mapped meshing, če območje omejujejo 4 krivulje) ali strukturirano z delitvijo na podobmočja s 3, 4 ali 5 robovi.

Kriterijev za oceno mreže je več:

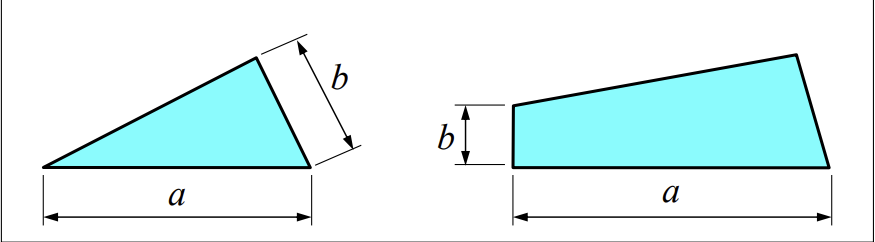

• razmerje med najdaljšo in najkrajšo stranico elementa ($a \geq b$):

  • $$1\leq f_r=\frac{a}{b}\leq \infty$$
  • $$f_{r,max}\leq5$$
  •

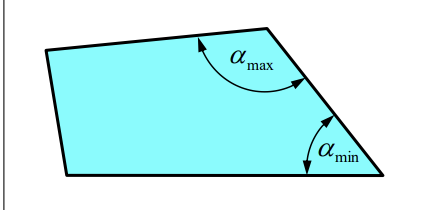

• največji in najmanjši notranji kot trikotnega ali štirikotnega elementa

  • $$0^\circ\leq\alpha\leq180^\circ$$
  • $$45^\circ\leq\alpha_{min}$$
  • $$\alpha_{max}\leq135^\circ$$
  •

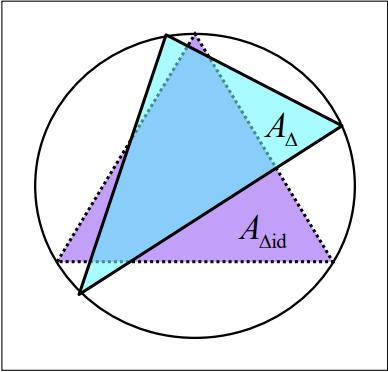

• oblikovni faktor (samo za trikotni KE; $A_{\Delta id}$ je ploščina enakostraničnega trikotnika)

  • $$1\geq f_\Delta=\frac{A_\Delta}{A_{\Delta id}}\geq0$$
  • $$f_{\Delta min}\geq0.5$$
  •

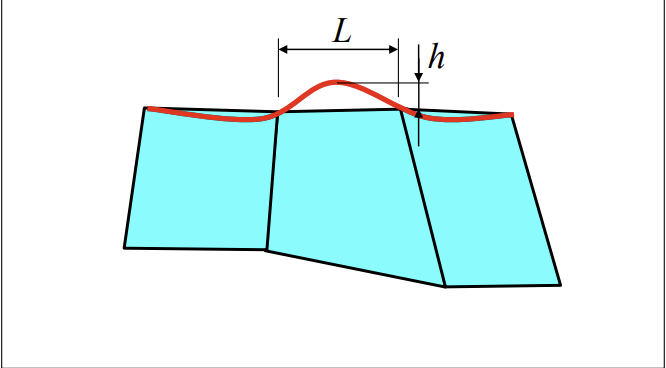

• odstopanje stranice KE od geometrije mreženega območja ($h$ je poves, $L$ dolžina stranice)

  • $$0\leq f_g=\frac{h}{L}\leq \infty$$
  • $$f_{g,max}\leq0.1$$
  •

Pri prostem mreženju na obliko vplivamo z mrežo, narejeno na površinah (s trikotniki), ki definirajo volumen. Mrežo na površini definiramo z gostoto točk na ograji (enakomerno ali "bias"). Na gostoto tetraedrov v sami notranjosti volumna lahko vplivamo le delno (z načinom generacije) in predvsem posredno preko mreže na površini.

Pri strukturiranem mreženju na obliko mreže vplivamo tako, da kompleksno geometrijo razdelimo na enostavna podobmočja ali pa (pri swept meshingu) določimo izhodiščno ploskev, na kateri je 2D mreža, ter izberemo smer generiranja heksaedričnih KE v prostor.

Kriteriji in mejne vrednosti so enaki kot pri 2D mreži:

• razmerje med najdaljšo in najkrajšo stranico: $f_{r,max}\leq5$
• največji in najmanjši notranji kot na ploskvi, ki omejuje volumski KE: $45^\circ\leq\alpha_{min}$, $\alpha_{max}\leq135^\circ$
• oblikovni faktor (se računa le za tetraedrični KE)
  • $$1\geq f_\Delta=\frac{V_\Delta}{V_{\Delta id}}\geq0$$
  • $$f_{\Delta min}\geq0.5$$
• odstopanje ploskve KE od geometrije mreženega območja: $f_{g,max}\leq0.1$

Strukturirano mreženje volumna uporabimo, ko želimo mrežo s heksaedričnimi KE. Imamo 2 možnosti:

Delitev na podobmočja. Geometrijo razdelimo na podobmočja enostavnih volumskih oblik. Ta podobmočja ne smejo vsebovati lukenj, vrinjenih ploskev, robov in točk. Ploskve, ki jih omejujejo, morajo biti strukturirano mrežljive. Nato določimo gostoto točk na ograjah podobmočij (enakomerno ali ne) in generiramo heksaedrično strukturirano mrežo.

Sweep mesh. Uporabimo ga, ko lahko ohranimo enako topologijo vozlišč vzdolž določenega roba. Določimo izhodiščno ploskev z 2D mrežo (štirikotniki za heksaedrične KE) in smer generiranja. Nato določimo gostoto točk na robovih in generiramo mrežo, ki ima v vsakem prerezu enako topologijo vozlišč in KE.

Fizikalne lastnosti materiala nastopajo kot koeficienti v diferencialni enačbi problema. Za izotropen material podamo:

• toplotni problem: toplotna prevodnost $k(T)$ [W/(m K)], gostota $\rho(T)$ [kg/m³] in specifična toplota $c(T)$ [J/(kg K)], ki nastopajo v enačbi

$$\frac{\partial}{\partial x}\left(k\frac{\partial T}{\partial x}\right)+\frac{\partial}{\partial y}\left(k\frac{\partial T}{\partial y}\right)+\frac{\partial}{\partial z}\left(k\frac{\partial T}{\partial z}\right)+Q=\rho c\,\frac{\partial T}{\partial t}$$

• mehanski problem (Hookov model linearno elastičnega materiala): modul elastičnosti $E$ [Pa] in Poissonovo število $\nu$ [1].

Ploskovnim elementom moramo določiti še debelino KE $t$ [m] in normalo na površino KE.

Linijskim elementom moramo definirati karakteristike prereza:

• ploščina prereza - $A$
• težiščni vztrajnostni momenti ploskve - $I_x, I_y$ in $I_{xy}$
• torzijski vztrajnostni moment - $I_t$

Definirati moramo tudi lego prereza glede na težiščnico - od te lege so odvisni vztrajnostni momenti prereza.

Prav tako moramo definirati lego glavnih vztrajnostnih osi.

Vodilna enačba (konstanten $k$) in Fourierov zakon:

$$k\Delta T + Q_V = 0, \qquad \mathbf{q} = -k\nabla T \quad\Rightarrow\quad -\nabla^T\mathbf{q} + Q_V = 0$$

1. Enačbo pomnožimo s poljubno (testno) funkcijo $v$ in integriramo po volumnu:

$$\int_\Omega(-\nabla^T\mathbf{q})\,v\, d\Omega + \int_\Omega Q_V v\, d\Omega = 0$$

2. Uporabimo pravilo za odvod produkta $\nabla^T(\mathbf{q}\,v) = (\nabla^T\mathbf{q})\,v + \mathbf{q}^T\nabla v$:

$$\int_\Omega \mathbf{q}^T\nabla v\, d\Omega - \int_\Omega \nabla^T(\mathbf{q}\,v)\, d\Omega + \int_\Omega Q_V v\, d\Omega = 0$$

3. Z Gaussovim (Greenovim) izrekom drugi integral prevedemo na površino $\Gamma$, ki omejuje $\Omega$:

$$\int_\Omega \nabla^T(\mathbf{q}\,v)\, d\Omega = \int_\Gamma \mathbf{q}^T\mathbf{n}\,v\, d\Gamma = \int_\Gamma (q_x n_x + q_y n_y + q_z n_z)\,v\, d\Gamma$$

4. V prvi integral vstavimo $\mathbf{q} = -k\nabla T$. Dobimo šibko obliko:

$$k\int_\Omega \left(\frac{\partial T}{\partial x}\frac{\partial v}{\partial x} + \frac{\partial T}{\partial y}\frac{\partial v}{\partial y} + \frac{\partial T}{\partial z}\frac{\partial v}{\partial z}\right)d\Omega = -\int_\Gamma (q_x n_x + q_y n_y + q_z n_z)\, v\, d\Gamma + \int_\Omega Q_V v\, d\Omega$$

Oblika je šibka, ker vsebuje le prve odvode $T$ (vodilna enačba vsebuje druge).

Temperaturo po KE aproksimiramo z vozliščnimi temperaturami $T_j$ in interpolacijskimi funkcijami $\psi_j$:

$$T(x,y,z) \approx\hat T(x,y,z) = \sum_{j=1}^{N_v}T_j\psi_j(x,y,z)$$

$N_v$ je število vozlišč KE. Heksaedrični KE ima vsaj 8 vozlišč (npr. 8 ali 20).

Pri izoparametričnem KE interpolacijo zapišemo v naravnih koordinatah:

$$\hat T(x,y,z) = \tilde T(\tilde x,\tilde y,\tilde z) = \sum_{j=1}^{N_v}T_j\tilde\psi_j(\tilde x,\tilde y,\tilde z)$$

Pri izoparametričnem KE geometrijo interpoliramo z istimi funkcijami $\tilde\psi_j$ kot primarno spremenljivko. Funkcije preslikajo pravilen KE iz naravnega KS v KE "nepravilne" (tudi ukrivljene) oblike v kartezičnem KS:

$$x = x(\tilde x, \tilde y, \tilde z) = \sum_{j=1}^{N_v}x_j \tilde \psi_j( \tilde x, \tilde y, \tilde z)$$ $$y = y(\tilde x, \tilde y, \tilde z) = \sum_{j=1}^{N_v}y_j \tilde \psi_j (\tilde x, \tilde y, \tilde z)$$ $$z = z (\tilde x,\tilde y, \tilde z) = \sum_{j=1}^{N_v} z_j \tilde \psi_j ( \tilde x, \tilde y, \tilde z)$$

Tako KE bolje popišejo geometrijo območja (npr. ukrivljen rob).

• Kartezijev KS $(x,y,z)$: globalni KS dejanske geometrije. KE je v njem lahko poljubne oblike.
• Naravni KS $(\tilde x,\tilde y,\tilde z)$: lokalni, brezdimenzijski KS posameznega KE, v katerem ima KE pravilno obliko. Pri heksaedru gredo koordinate od $-1$ do $+1$, pri tetraedru od $0$ do $1$.

Interpolacijske funkcije $\tilde\psi_j$ zapišemo enkrat v naravnem KS in veljajo za vse KE iste vrste. Meje $-1$ do $+1$ ustrezajo tudi Gaussovi integraciji. V kartezični KS KE preslikamo z interpolacijo geometrije.

Jacobijeva matrika vsebuje parcialne odvode kartezičnih koordinat po naravnih koordinatah:

$$[J] = \begin{bmatrix} \frac{\partial x}{\partial\tilde x} & \frac{\partial y}{\partial\tilde x} & \frac{\partial z}{\partial\tilde x}\\ \frac{\partial x}{\partial\tilde y} & \frac{\partial y}{\partial\tilde y} & \frac{\partial z}{\partial\tilde y}\\ \frac{\partial x}{\partial\tilde z} & \frac{\partial y}{\partial\tilde z} & \frac{\partial z}{\partial\tilde z} \end{bmatrix}$$

Opisuje preslikavo med naravnim in kartezičnim KS. Z njeno inverzijo izračunamo odvode interpolacijskih funkcij po kartezičnih koordinatah:

$$\begin{Bmatrix}\frac{\partial\psi_j}{\partial x}\\ \frac{\partial\psi_j}{\partial y}\\ \frac{\partial\psi_j}{\partial z}\end{Bmatrix} = [J]^{-1}\begin{Bmatrix}\frac{\partial\tilde\psi_j}{\partial\tilde x}\\ \frac{\partial\tilde\psi_j}{\partial\tilde y}\\ \frac{\partial\tilde\psi_j}{\partial\tilde z}\end{Bmatrix}$$

Njena determinanta pretvori diferencial volumna: $d\Omega = |J|\,d\tilde x\,d\tilde y\,d\tilde z$.

1. Polinomska funkcija z vsaj toliko monomi, kot je vozlišč KE.
2. Monomi morajo biti med seboj linearno neodvisni.
3. Zagotavljati mora zvezni prehod primarne spremenljivke preko meja KE (včasih tudi njenih odvodov).
4. Biti mora kompletna (vsebuje vse monome do določene stopnje) oz. vsaj geometrijsko izotropna (enaka zastopanost vseh spremenljivk).

Monome izberemo iz Pascalovega tetraedra. Polinom mora biti kompleten ali vsaj geometrijsko izotropen in imeti toliko koeficientov $C_i$, kolikor ima KE vozlišč.

Za KE z $N_v$ vozlišči določimo $N_v$ funkcij $\psi_j$. Koeficiente dobimo iz pogoja

$$\psi_j(x_i,y_i,z_i) = \delta_{ij} = \begin{cases}1, & i=j\\ 0, & i\neq j\end{cases}$$

Za popis konstantnega polja mora veljati $\sum_{j=1}^{N_v}\psi_j = 1$.

4-vozliščni tetraedrični KE ($N_v = 4$):

$$\psi(x,y,z) = C_1 + C_2 x + C_3 y + C_4 z$$

V naravnem KS: $\tilde\psi_1 = 1-\tilde x-\tilde y-\tilde z$, $\tilde\psi_2 = \tilde x$, $\tilde\psi_3 = \tilde y$, $\tilde\psi_4 = \tilde z$.

8-vozliščni heksaedrični KE ($N_v = 8$):

$$\psi(x,y,z) = C_1 + C_2 x + C_3 y + C_4 z + C_5 xy + C_6 xz + C_7 yz + C_8 xyz$$

V naravnem KS: $\tilde\psi_j = \frac{1}{8}(1+\tilde x\tilde x_j)(1+\tilde y\tilde y_j)(1+\tilde z\tilde z_j)$, kjer so $(\tilde x_j,\tilde y_j,\tilde z_j)$ koordinate vozlišča $j$ ($\pm1$).

10-vozliščni tetraedrični KE ($N_v = 10$):

$$\psi(x,y,z) = C_1 + C_2 x + C_3 y + C_4 z + C_5 x^2 + C_6 y^2 + C_7 z^2 + C_8 xy + C_9 xz + C_{10} yz$$

20-vozliščni heksaedrični KE ($N_v = 20$):

$$\begin{aligned} \psi(x,y,z) &= C_1 + C_2 x + C_3 y + C_4 z \\ &+ C_5 x^2 + C_6 y^2 + C_7 z^2 \\ &+ C_8 xy + C_9 xz + C_{10} yz + C_{11} xyz \\ &+ C_{12} x^2y + C_{13} xy^2 + C_{14} x^2z + C_{15} xz^2 \\ &+ C_{16} y^2z + C_{17} yz^2 + C_{18} x^2yz + C_{19} y^2xz + C_{20} z^2xy \end{aligned}$$

Za KE zapišemo $N_v$ enačb, po eno za vsako vozlišče (v vozlišču je neznana ena temperatura):

$$k[M]\{T\} = \{q\} + \{Q\}$$

• $k$: toplotna prevodnost materiala
• $[M]$: matrika toplotne prevodnosti — simetrična, elementi so:

$$M_{Ij} = \int_\Omega \left( \frac{\partial\psi_I}{\partial x}\frac{\partial\psi_j}{\partial x} + \frac{\partial\psi_I}{\partial y}\frac{\partial\psi_j}{\partial y} + \frac{\partial\psi_I}{\partial z}\frac{\partial\psi_j}{\partial z} \right) d\Omega = M_{jI}$$

• $\{T\}$: vektor temperatur v vozliščih (primarna neznanka)
• $\{q\}$: ekvivalentni vozliščni toplotni izvori/ponori zaradi toplotnega toka skozi površino KE:

$$q_I = -\int_\Gamma[q_x n_x + q_y n_y + q_z n_z]\, \psi_I\, d\Gamma$$

• $\{Q\}$: vektor ekvivalentnih vozliščnih vrednosti izvora/ponora toplote v volumnu:

$$Q_I = \int_\Omega Q_V\, \psi_I\, d\Omega$$

Izhajamo iz krajevnega vektorja $\vec{r} = x\vec{e}_x + y\vec{e}_y + z\vec{e}_z$ in definiramo vektorje stranic diferencialnega volumna:

$$\vec{a} = \frac{\partial\vec{r}}{\partial\tilde{x}}d\tilde{x}, \quad \vec{b} = \frac{\partial\vec{r}}{\partial\tilde{y}}d\tilde{y}, \quad \vec{c} = \frac{\partial\vec{r}}{\partial\tilde{z}}d\tilde{z}$$

Diferencial volumna je njihov mešani produkt:

$$\begin{aligned} d\Omega &= \vec{a}\cdot(\vec{b}\times\vec{c}) \\ &= \begin{vmatrix} \frac{\partial x}{\partial\tilde{x}} & \frac{\partial y}{\partial\tilde{x}} & \frac{\partial z}{\partial\tilde{x}}\\ \frac{\partial x}{\partial\tilde{y}} & \frac{\partial y}{\partial\tilde{y}} & \frac{\partial z}{\partial\tilde{y}}\\ \frac{\partial x}{\partial\tilde{z}} & \frac{\partial y}{\partial\tilde{z}} & \frac{\partial z}{\partial\tilde{z}} \end{vmatrix} d\tilde{x}\,d\tilde{y}\,d\tilde{z} \\ &= |J|\,d\tilde{x}\,d\tilde{y}\,d\tilde{z} = |J|\,d\tilde\Omega \end{aligned}$$

Integral po heksaedričnem KE ima tako meje od $-1$ do $+1$:

$$\int_\Omega f\,d\Omega = \int_{-1}^{+1}\int_{-1}^{+1}\int_{-1}^{+1}\tilde f\,|J|\,d\tilde x\,d\tilde y\,d\tilde z$$

Elemente $[J]$ izračunamo iz koordinat vozlišč in odvodov $\tilde\psi_j$, npr. $\frac{\partial x}{\partial\tilde x} = \sum_j x_j\frac{\partial\tilde\psi_j}{\partial\tilde x}$. Odvode $\partial\psi_j/\partial x_i$ pod integralom izrazimo z $[J]^{-1}$.

Diferencial površine je dolžina vektorskega produkta vektorjev ploskve:

$$d\Gamma = |\vec{a}\times\vec{b}| = \begin{vmatrix} \vec{e}_x & \vec{e}_y & \vec{e}_z \\ \frac{\partial x}{\partial\tilde{x}} & \frac{\partial y}{\partial\tilde{x}} & \frac{\partial z}{\partial\tilde{x}} \\ \frac{\partial x}{\partial\tilde{y}} & \frac{\partial y}{\partial\tilde{y}} & \frac{\partial z}{\partial\tilde{y}} \end{vmatrix} d\tilde{x}\,d\tilde{y} = |j|\,d\tilde{x}\,d\tilde{y} = |j|\,d\tilde\Gamma$$

Meje integracije v naravnem KS so od $-1$ do $+1$. Pri heksaedru površinski integral razdelimo na 6 ploskev. Na vsaki je ena naravna koordinata konstantna ($\pm1$), integriramo pa po ostalih dveh.

Integral s poljubnimi mejami preslikamo na interval od $-1$ do $+1$ in ga aproksimiramo z uteženo vsoto funkcijskih vrednosti v $m$ točkah:

$$I = \int_{x_{sp}}^{x_{zg}} f(x)\,dx = \int_{-1}^{+1}\tilde{f}(\tilde{x})\,d\tilde{x} \approx \sum_{i=1}^m w_i\,\tilde{f}(\tilde{x}_i)$$

Uteži $w_i$ in lege točk $\tilde{x}_i$ določimo tako, da formula točno integrira polinom $\tilde f = a_0 + a_1\tilde x + \dots + a_n\tilde x^n$. Lihe potence pri integraciji od $-1$ do $+1$ dajo nič:

$$I = 2a_0 + \frac{2}{3}a_2 + \frac{2}{5}a_4 + \cdots + \frac{2}{2k+1}a_{2k}$$

Z izenačenjem koeficientov pri $a_k$ dobimo nelinearen sistem enačb za $(w_i, \tilde{x}_i)$:

$$\sum_{i=1}^m w_i = 2, \qquad \sum_{i=1}^m w_i\tilde x_i^{2k-1} = 0, \qquad \sum_{i=1}^m w_i\tilde x_i^{2k} = \frac{2}{2k+1}$$

Pari $(w_i, \tilde{x}_i)$ so tabelirani, npr.:

• $m=1$: $w=2$, $\tilde x=0$
• $m=2$: $w=1$, $\tilde x=\pm0{,}577350$
• $m=3$: $w=0{,}888889$ pri $\tilde x=0$ in $w=0{,}555556$ pri $\tilde x=\pm0{,}774597$

Z $m$ točkami je rezultat točen za polinome do stopnje $2m-1$.

Gaussovo formulo razširimo z večkratnimi vsotami. Integracijske točke so kombinacije 1D točk ($m^2$ oz. $m^3$ točk). Za 2D območje:

$$I = \int_{-1}^{+1}\int_{-1}^{+1}\tilde{f}(\tilde{x},\tilde{y})\,d\tilde{x}\,d\tilde{y} \approx \sum_{j=1}^m\sum_{i=1}^m w_j\,w_i\,\tilde{f}(\tilde{x}_i,\tilde{y}_j)$$

Za 3D območje:

$$I = \int_{-1}^{+1}\int_{-1}^{+1}\int_{-1}^{+1}\tilde{f}(\tilde{x},\tilde{y},\tilde{z})\,d\tilde{x}\,d\tilde{y}\,d\tilde{z} \approx \sum_{k=1}^m\sum_{j=1}^m\sum_{i=1}^m w_k\,w_j\,w_i\,\tilde{f}(\tilde{x}_i,\tilde{y}_j,\tilde{z}_k)$$

Gaussovo formulo prilagodimo za trikotno/tetraedrično obliko s pomočjo površinskih oz. volumskih koordinat ($\Lambda$).

Trikotno območje ($\Gamma \equiv A_{IJK}$):

$$I = \int_\Gamma f(x,y)\,d\Gamma \approx A_{IJK}\sum_{i=1}^m w_i\,\tilde{f}(\Lambda_{Ii}, \Lambda_{Ji}, \Lambda_{Ki})$$

Tetraedrično območje ($\Omega \equiv V_{1234}$):

$$I = \int_\Omega f(x,y,z)\,d\Omega \approx V_{1234}\sum_{i=1}^m w_i\,\tilde{f}(\Lambda_{1i},\Lambda_{2i},\Lambda_{3i},\Lambda_{4i})$$

Uteži in koordinate integracijskih točk so vnaprej tabelirane za različno število točk $m$ (npr. $m=1$: $w=1$ v težišču, $\Lambda = 1/3$ oz. $1/4$).

Volumska koordinata je razmerje volumna delnega tetraedra (točka $T$ in tri vozlišča) in volumna KE, npr. $\Lambda_1 = V_{T234}/V_{1234}$. Za 4-vozliščni tetraeder so interpolacijske funkcije kar volumske koordinate: $\psi_j = \Lambda_j = a_j + b_j x + c_j y + d_j z$.

Kadar pod integralom nastopajo volumske koordinate, integral izračunamo analitično:

$$\int_\Omega (\Lambda_1)^r(\Lambda_2)^p(\Lambda_3)^s(\Lambda_4)^t\,d\Omega = (6\Omega)\frac{r!\,p!\,s!\,t!}{(r+p+s+t+3)!}, \quad 0! = 1$$

Za integral po trikotni površini:

$$\int_\Gamma (\Lambda_I)^r(\Lambda_K)^p(\Lambda_L)^s\,d\Gamma = (2\Gamma)\frac{r!\,p!\,s!}{(r+p+s+2)!}$$

Volumen tetraedra izračunamo iz determinante:

$$\Omega = V_{1234} = \frac{1}{6} \begin{vmatrix} 1 & x_1 & y_1 & z_1 \\ 1 & x_2 & y_2 & z_2 \\ 1 & x_3 & y_3 & z_3 \\ 1 & x_4 & y_4 & z_4 \end{vmatrix}$$

Primer: $\int_\Omega \Lambda_I\,d\Omega = 6\Omega\,\frac{1!}{4!} = \frac{\Omega}{4}$, zato je pri konstantnem $Q_V$: $Q_I = Q_V\,V_{1234}/4$. Matrika prevodnosti je $M_{Ij} = (b_I b_j + c_I c_j + d_I d_j)\,V_{1234}$.

1. Zapišemo šibko (integralsko) formulacijo fizikalnega problema.
2. Po Galerkinovi metodi izberemo testne funkcije $v = \psi_I(x,y,z)$.
3. Primarno spremenljivko po elementu aproksimiramo z interpolacijskimi funkcijami: $T \approx \hat{T} = \sum_{j=1}^{N_v} T_j\,\psi_j(x,y,z)$
4. Aproksimacijo vstavimo v integralsko enačbo in izpeljemo:

$$k[M]\{T\} = \{q\} + \{Q\}, \quad I = 1,\ldots,N_v$$

5. Integrale po volumnu in površini izračunamo numerično (Gaussova formula) ali analitično (volumske koordinate).

1. Za vsak posamezni KE sestavimo lokalni sistem enačb ($N_v \times N_v$ matrika).
2. Vsako lokalno matriko razširimo na dimenzijo globalnega sistema (vrstice/stolpci vozlišč, ki ne pripadajo elementu, dobijo vrednost 0).
3. Vse razširjene matrike in vektorje seštejemo (superpozicija):

$$k[M_k]\{T\} = \{q_q\} + \{q_Q\}$$

kjer so skupni elementi matrike vsota prispevkov vseh elementov, ki si delijo isto vozlišče:

$$M_{ij}^{(skupni)} = M_{ij}^{(1)} + M_{ij}^{(2)} + \cdots$$

4. Upoštevamo robne pogoje (predpisane temperature ali tokovi) in rešimo globalni sistem enačb za neznane temperature $\{T\}$.

Ker na skupni površini sosednjih elementov velja zakon o ohranitvi toplotnega toka, kar pomeni, da je iztekajoči tok iz prvega elementa enak pritekajočemu toku v drugi element ($q_n^{(1)} = -q_n^{(2)}$). Pri sestavljanju globalnega sistema enačb se prispevki teh integralov v vozliščih med seboj izničijo ($\{q^{(1)}\} + \{q^{(2)}\} = 0$), zato se integrali izračunavajo le po zunanjih (prostih) površinah območja.

Na prosti površini s konvekcijo je toplotni tok odvisen od temperature površine:

$$q_n = h\,(T - T_{zrak})$$

Tok vstavimo v površinski integral $q_I = -\int_\Gamma q_n\,\psi_I\,d\Gamma$ in interpoliramo $T = \sum_j T_j\psi_j$:

$$q_I = -h\sum_{j=1}^{N_v} T_j\int_\Gamma \psi_j\,\psi_I\,d\Gamma + h\,T_{zrak}\int_\Gamma \psi_I\,d\Gamma$$

1. Del, ki je odvisen od neznanih temperatur vozlišč $\{T\}$, tvori matriko prestopnosti $[M_h]$. Prenesemo ga na levo stran k matriki prevodnosti.
2. Del, ki je odvisen od znane temperature zraka $T_{zrak}$, tvori vektor ekvivalentnih vozliščnih toplotnih izvorov $\{q_q\}$ na desni strani.

Sistem za celotno območje:

$$(k[M_k] + h[M_h])\{T\} = \{q_q\} + \{q_T\} + \{q_Q\}$$

$\{q_T\}$ so neznani tokovi na površinah s predpisano temperaturo.

Toplotni tok zaradi sevanja je $q_s = \sigma \varepsilon (T^4 - T_\infty^4)$, s temperaturami v K. Zaradi četrte potence je robni pogoj nelinearen.

Lineariziramo ga z razcepom:

$$T^4 - T_{\infty}^4 = (T^2 + T_{\infty}^2)(T + T_{\infty})(T - T_{\infty})$$

Tok zapišemo v obliki konvekcije z nadomestno toplotno prestopnostjo $h_s$:

$$q_s = h_s(T - T_{\infty}), \qquad h_s = \sigma\varepsilon\,(T^2 + T_{\infty}^2)(T + T_{\infty})$$

Nato ga upoštevamo enako kot konvekcijo ($[M_h]$ in $\{q_q\}$). Ker je $h_s$ odvisen od neznane $T$, ga računamo iterativno: $h_s$ izračunamo s $T$ iz prejšnje iteracije, rešimo sistem in ponavljamo do konvergence.

Metode delimo na direktne in iterativne:

• Direktne metode (Gaussova eliminacija s pivotiranjem, razcep LU ali Choleskega):
  • Prednosti: So numerično stabilne in dajo rešitev v končnem številu korakov.
  • Slabosti: Čas reševanja s številom enačb narašča hitreje kot linearno (potenčno). Zahtevajo veliko delovnega pomnilnika.
• Iterativne metode (Gauss-Seidlova, Gauss-Jacobijeva metoda, metoda konjugiranih gradientov):
  • Prednosti: Čas reševanja narašča približno linearno s številom enačb. Porabijo manj pomnilnika.
  • Slabosti: Potrebujejo konvergenčni kriterij, konvergenca pa ni vedno zagotovljena.
• Povzetek: Za manjše sisteme so boljše direktne metode, pri velikih sistemih (nad $10^6$ enačb) pa so zaradi hitrosti in pomnilniške učinkovitosti bolj smiselne iterativne metode.

Izhodišče so diferencialne enačbe ravnotežja ($k = x, y, z$):

$$\frac{\partial \sigma_{kx}}{\partial x} + \frac{\partial \sigma_{ky}}{\partial y} + \frac{\partial \sigma_{kz}}{\partial z} + \rho a_k = 0$$

Pomnožimo jih s poljubnimi funkcijami $v_k$, integriramo po območju KE in z Greenovim teoremom preoblikujemo v šibko obliko. Ta uravnoteži notranje napetosti z zunanjimi površinskimi in volumskimi obremenitvami:

$$\int_\Omega \{\sigma\}^T \{\partial v\}\, d\Omega = \int_\Gamma \{p\}^T \{v\}\, d\Gamma + \int_\Omega \rho \{a\}^T \{v\}\, d\Omega$$

V skladu z Galerkinovo metodo so $v$ enake oblikovnim funkcijam $[N]$, s katerimi interpoliramo pomike. Namesto vozliščnih pomikov jih pomnožimo s poljubnimi vozliščnimi vrednostmi $\{\Upsilon\}$:

$$\{v\} = [N]\{\Upsilon\} \quad \text{in} \quad \{\partial v\} = [L][N]\{\Upsilon\}$$

Tukaj je $[L]$ matrika operatorjev parcialnih odvodov.

Ko to vstavimo v šibko obliko, $\{\Upsilon\}$ izpostavimo. Enačba mora veljati za poljubne $\{\Upsilon\}$, zato jih okrajšamo. Ko izpostavimo še pomike $\{U\}$, dobimo enačbo KE:

$$\underbrace{\int_{\Omega_e} \big([L][N]\big)^T [E] \big([L][N]\big)\, d\Omega}_{[K]_e} \{U\}_e = \int_{\Gamma_e} [N]^T \{p\}\, d\Gamma + \int_{\Omega_e} \rho [N]^T \{a\}\, d\Omega$$

Primarne neznanke so pomiki v vozliščih. V 3D prostoru ima vsako vozlišče 3 translacijske prostostne stopnje, KE pa $3N_v$ prostostnih stopenj:

$$\{U\}_i = \{U_{ix}, U_{iy}, U_{iz}\}^T$$

V vozliščih s predpisanim pomikom je namesto pomika neznana sila (reakcija).

Izračunajo se na nivoju posameznega KE, v integracijskih točkah. Deformacije dobimo z odvajanjem interpoliranih vozliščnih pomikov, napetosti pa iz reološkega (Hookeovega) zakona z materialno matriko $[E]$:

$$\{\varepsilon\}_e = [L][N]\{U\}_e, \qquad \{\sigma\}_e = [E]\{\varepsilon\}_e$$

Vrednost pove, za koliko dolžinskih enot se je vozlišče premaknilo glede na neobremenjeno stanje. Predznak določa smer premika vzdolž osi ($x, y$ ali $z$) globalnega koordinatnega sistema.

Vrednost je relativna sprememba dolžine materialnega delca v smeri osi (brezdimenzijska). Pozitiven predznak (+) pomeni razteg, negativen (-) pa skrček.

$$\varepsilon_{xx} = \frac{\partial u_x}{\partial x}$$

Vrednost je normalna sila na enoto ploskve, pravokotne na os. Pozitiven predznak (+) pomeni natezno napetost, negativen (-) pa tlačno napetost.

Strižna deformacija $\gamma_{xy}$ je sprememba pravega kota med smerema $x$ in $y$. Komponenta tenzorja je njena polovica:

$$\varepsilon_{xy} = \frac{\gamma_{xy}}{2} = \frac{1}{2} \left( \frac{\partial u_x}{\partial y} + \frac{\partial u_y}{\partial x} \right)$$

Analogno velja za $\varepsilon_{xz}$ in $\varepsilon_{yz}$.

Iz glavnih napetosti $\sigma_1 \ge \sigma_2 \ge \sigma_3$ izračunamo eno primerjalno (ekvivalentno) napetost in jo primerjamo z dopustno napetostjo materiala ($\sigma_{ekv} \le \sigma_{dop}$). Najpogosteje uporabimo von Misesovo primerjalno napetost, ki je vedno pozitivna:

$$\sigma_{ekv}^{\text{Mises}} = \sqrt{0.5 \left[ (\sigma_1-\sigma_2)^2 + (\sigma_1-\sigma_3)^2 + (\sigma_2-\sigma_3)^2 \right]}$$

Druga možnost je primerjalna napetost po Tresci:

$$\sigma_{ekv}^{\text{Tresca}} = \max\left( \frac{|\sigma_1-\sigma_2|}{2}, \frac{|\sigma_1-\sigma_3|}{2}, \frac{|\sigma_2-\sigma_3|}{2} \right)$$

Normalne komponente opisujejo razteg v smereh $r, \varphi, z$:

$$\varepsilon_{rr} = \frac{\partial u_r}{\partial r}, \quad \varepsilon_{\varphi\varphi} = \frac{u_r}{r} + \frac{1}{r}\frac{\partial u_\varphi}{\partial \varphi}, \quad \varepsilon_{zz} = \frac{\partial u_z}{\partial z}$$

Strižne komponente vsebujejo dodatne člene ($1/r$) zaradi ukrivljenosti sistema:

$$\varepsilon_{r\varphi} = \frac{1}{2} \left( \frac{1}{r} \frac{\partial u_r}{\partial \varphi} + \frac{\partial u_\varphi}{\partial r} - \frac{u_\varphi}{r} \right), \quad \varepsilon_{rz} = \frac{1}{2} \left( \frac{\partial u_r}{\partial z} + \frac{\partial u_z}{\partial r} \right), \quad \varepsilon_{\varphi z} = \frac{1}{2} \left( \frac{\partial u_\varphi}{\partial z} + \frac{1}{r}\frac{\partial u_z}{\partial \varphi} \right)$$

• Vozlišča: primarne neznanke – pomiki ($\{U\}$) in ekvivalentne sile ($\{F\}$).

• Integracijske točke: sekundarne neznanke – deformacije ($\{\varepsilon\}$) in napetosti ($\{\sigma\}$).

V globalnem koordinatnem sistemu so definirani geometrija (vozlišča elementov), robni pogoji in obremenitve. Omogoča rotacijo vseh poljubno zasukanih elementov v skupen referenčni sistem in sestavljanje sistema enačb celotnega problema:

$$[K]\{U\} = \{F\}$$

Zajet je kot volumska obremenitev $\gamma_k = \rho\, a_k$ (pri lastni teži je $a_k = g$ v smeri gravitacije). Integriramo jo po volumnu KE in z interpolacijskimi funkcijami $[N]$ pretvorimo v ekvivalentne vozliščne sile:

$$\{F_V\}_e = \int_{\Omega_e} \rho\, a_k [N]^T d\Omega = \int_{\Omega_e} \gamma_k [N]^T d\Omega$$

Da lahko problem obravnavamo kot osnosimetrični problem (privzemimo, da je os simetrije "z" koordinatna os), morajo biti osnosimetrični:

1. geometrija obravnavanega območja,
2. materialne lastnosti,
3. predpisani robni pogoji,
4. obremenitev obravnavanega območja.

Uporabimo lahko bistveno manj končnih elementov in imamo precej manjše število enačb (primer s predavanj: 200 000 enačb s 3D KE in 3400 enačb z 2D osnosimetričnimi KE). To omogoča hitrejši izračun ali pa uporabo veliko gostejše mreže za isti računski čas. Prav tako lažje in boljše popišemo geometrijo, saj namesto celotnega 3D volumna modeliramo le 2D presek.

Od nič so različne 4 komponente, tri normalne in ena strižna:

$$\varepsilon_{rr} = \frac{\partial u_r}{\partial r}, \quad \varepsilon_{\varphi\varphi} = \frac{u_r}{r}, \quad \varepsilon_{zz} = \frac{\partial u_z}{\partial z}, \quad \gamma_{rz} = \frac{\partial u_r}{\partial z} + \frac{\partial u_z}{\partial r}$$

Komponenti $\gamma_{r\varphi}$ in $\gamma_{\varphi z}$ sta enaki 0.

Obodna deformacija je relativna sprememba dolžine loka $r\,d\varphi$ zaradi radialnega pomika $u_r$:

$$\varepsilon_{\varphi\varphi} = \frac{(r + u_r)\,d\varphi - r\,d\varphi}{r\,d\varphi} = \frac{u_r}{r}$$

Moramo paziti: tudi če so vsi odvodi $\frac{\partial}{\partial \varphi}=0$, je $\varepsilon_{\varphi\varphi}$ različna od 0, saj je posledica radialnega pomika $u_r$.

Aksialna točkovna obremenitev v vozlišču 2D osnosimetričnega KE predstavlja celotno aksialno silo na radiju vozlišča $r_F$. V realnosti je to linijska obremenitev $f_z$ [N/m], porazdeljena po celotnem obodu krožnice s tem radijem:

$$F_z = 2\pi r_F f_z$$

Radialna točkovna obremenitev v vozlišču predstavlja celotno radialno silo na radiju vozlišča $r_F$. V realnosti je to radialna linijska obremenitev $f_r$ [N/m], porazdeljena po celotnem obodu krožnice s tem radijem:

$$F_r = 2\pi r_F f_r$$

Volumske obremenitve (npr. lastna teža ali centrifugalna sila) obravnavamo tako, da zanje izračunamo ekvivalentne vozliščne sile za posamezni KE. Izračun je vezan na vrtenino, ki jo dobimo z vrtenjem površine KE okoli osi simetrije, zato nastopa faktor $2\pi r$:

$$\{F_V\}_e = \int_{\Omega_e}\rho_k\,a_k\,[N]^T\,2\pi r\,d\Omega = \int_{\Omega_e}\gamma\,[N]^T\,2\pi r\,d\Omega$$

Obremenitev mora biti osnosimetrična: lastna teža le v smeri osi simetrije, centrifugalna sila pa v radialni smeri.

Da lahko problem obravnavamo kot ravninsko napetostni problem (v ravnini x-y), mora biti izpolnjeno naslednje:

1. Komponente napetostnega tenzorja $\sigma_{zz}$, $\sigma_{xz}$ in $\sigma_{yz}$ morajo biti tako majhne, da jih lahko zanemarimo.
2. Material mora biti homogen, njegove fizikalne lastnosti pa so lahko tudi ortotropne (različne lastnosti v pravokotnih smereh).
3. Predpisani robni pogoji se morajo nanašati izključno na ravnino obravnavanega problema.
4. Obremenitev mora ležati v ravnini obravnavanega problema.

1. Bistveno manj prostostnih stopenj: mrežimo le ravnino, vozlišče pa ima 2 prostostni stopnji namesto 3. Primer s predavanj: 80 700 enačb s 3D KE in 9600 enačb z 2D KE. Izračun je zato hitrejši, za isti čas pa lahko uporabimo gostejšo mrežo.

2. Ni problema oblikovnega razmerja (aspect ratio): tanka struktura (npr. pločevina) bi z 3D KE zahtevala zelo sploščene elemente (npr. stranica 100 mm, debelina 1 mm), ki vodijo do numeričnih napak. Pri 2D KE debelina ni dimenzija mreže, temveč le parameter $h$ v togostni matriki.

Pri ravninskem napetostnem stanju (RNS) je $\sigma_{zz} = 0$. To vstavimo v Hookeov zakon:

$$\sigma_{zz} = 0 = \frac{E}{(1+\nu)(1-2\nu)}\left[\nu \,\varepsilon_{xx} + \nu \,\varepsilon_{yy} + (1-\nu)\,\varepsilon_{zz}\right]$$

Iz te enačbe izrazimo deformacijo $\varepsilon_{zz}$:

$$\varepsilon_{zz} = -\frac{\nu}{1-\nu}(\varepsilon_{xx} + \varepsilon_{yy})$$

Da lahko problem obravnavamo kot ravninsko deformacijski problem (RDS v ravnini x-y), mora biti izpolnjeno naslednje:

1. Komponente deformacijskega tenzorja $\varepsilon_{zz}$, $\varepsilon_{xz}$ in $\varepsilon_{yz}$ morajo biti enake 0 oz. tako majhne, da jih lahko zanemarimo.
2. Material mora biti homogen, njegove fizikalne lastnosti pa so lahko tudi ortotropne.
3. Predpisani robni pogoji se vzdolž "z" koordinatne osi ne smejo spreminjati.
4. Obremenitev se vzdolž "z" koordinatne osi ne sme spreminjati.

Oba sta 2D KE z dvema pomikoma ($u_x$ in $u_y$) v vozlišču in brez zasukov. Razlikujeta se v dveh stvareh.

1. Materialna matrika $[E]$ (za $\{\varepsilon\} = \{\varepsilon_{xx}, \varepsilon_{yy}, \gamma_{xy}\}^T$):

RNS predpostavi tanek element, ki ne prenaša napetosti pravokotno na ravnino ($\sigma_{zz}=0$, $\varepsilon_{zz} \neq 0$):

$$[E]_{RNS} = \frac{E}{1-\nu^2}\begin{bmatrix} 1 & \nu & 0 \\ \nu & 1 & 0 \\ 0 & 0 & \frac{1}{2}(1-\nu) \end{bmatrix}$$

RDS predpostavi dolgo strukturo z blokiranim deformiranjem v smeri $z$ ($\varepsilon_{zz}=0$, $\sigma_{zz} \neq 0$):

$$[E]_{RDS} = \frac{E}{(1+\nu)(1-2\nu)}\begin{bmatrix} 1-\nu & \nu & 0 \\ \nu & 1-\nu & 0 \\ 0 & 0 & \frac{1}{2}(1-2\nu) \end{bmatrix}$$

2. Pomen parametra $h$ v togostni matriki in obremenitvah:

$$[K]_e = \int_{\Omega_e} \big([L][N]\big)^T [E] \big([L][N]\big)\, h\, d\Omega, \qquad F_k = h f_k$$

• RNS (tanke plošče): $h$ je dejanska debelina plošče.
• RDS (dolge strukture, npr. jez, cev): $h$ je dolžina obravnavanega območja v smeri $z$. Pogosto vzamemo enotsko dolžino, tako da so sile in togosti podane na enoto dolžine.
